LEYES DE KIRCHHOF
LCK
LTK (LVK)
fueron mas que nada formulas que utilizo Kirchhof que fue un Aleman, se las leyes se vasan en la Ley de Corrientes de Kirchhoff (LCK) y la Ley de Tensiones de Kirchhoff (LTK). Estan leyes son las herramientas fundamentales, que les permite a los ingenieros y tecnicos para determinar corrientes y tenciones en cada componente del circuito.
Esta ley se basa en la conservación de la carga eléctrica, lo que implica que la carga que entra a un nodo debe ser igual a la carga que sale del nodo.
Esta ley se basa en la conservación de la energía, indicando que la suma algebraica de todas las tensiones alrededor de un lazo cerrado debe ser cero

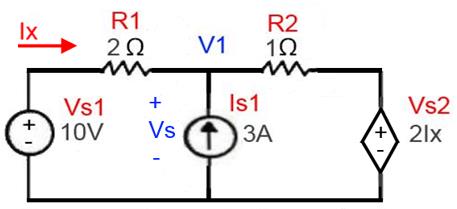

Fuentes dependientes e independientes
Fuentes de tensión eléctrica
Dispositivo que proporciona una diferencia de potencial constante entre sus terminales, independientemente de la corriente que circule por el circuito. Las baterías y las fuentes de alimentación de laboratorio son ejemplos comunes de fuentes de voltaje.
Fuentes de corriente
Una fuente de corriente es un dispositivo que proporciona una corriente constante a través de sus terminales, independientemente de la tensión en el circuito.
Fuentes dependientes
Las fuentes independientes son aquellas que no dependen de ningún otro componente del circuito para su operación. Pueden ser tanto de voltaje como de corriente, y su valor no cambia con las condiciones del circuito.
Teorema de Superposición
es una técnica utilizada en el análisis de circuitos eléctricos lineales que permite determinar la corriente o voltaje en un componente del circuito al considerar el efecto de cada fuente independiente de manera individual.
Equivalentes de Thevenin y Norton
El teorema de Thévenin fue enunciado por primera vez por el científico alemán Hermann von Helmholtz en el año 1853, pero fue redescubierto en 1883 por el ingeniero de telégrafos francés Léon Charles Thévenin (1857–1926), de quien toma su nombre. El teorema de Thévenin es el dual del teorema de Norton
Todo circuito compuesto por resistencias y fuentes pueden ser sustituidos entre dos terminales por los siguientes circuitos equivalentes:
Para calcular los circuitos equivalentes de Thevenin o de Norton, bastará con desarrollar el siguiente algoritmo:
Identifica los puntos A y B de interés en una parte del circuito.
Calcula la resistencia equivalente suprimiendo la resistencia de carga entre A y B así como las fuentes existentes en el circuito
Calcula la magnitud de la fuente equivalente suprimiendo RL (resistencia de carga) y analiza la diferencia de potencial entre A y B
Laboratorio

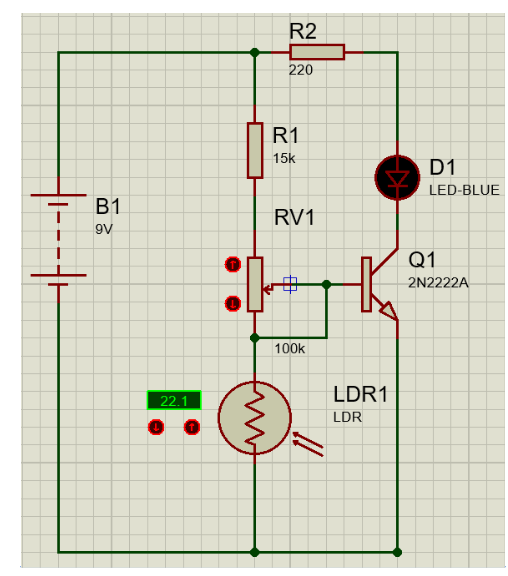

Una vez identificado los tipos de componentes básicos, me toco ahora utilizar nuevos componentes electrónicos para las nuevas practicas también el como funcionan y que son, utilice principalmente los Transistores, a si en breve un transistor es un es un dispositivo electrónico semiconductor que cumple funciones de amplificador, oscilador, conmutador o rectificador. En estas practicas nos toco hacer Sensores analógicos y digitales como fue el sensor de aproximidad, el sensor de oscuridad y el sensor IR estos son algunos que hicimos.
