ADC

QUE ES?

 Se define en pocas palabras como  un dispositivo electrónico que convierte una señal analógica en una señal digital.

COMO FUNCIONA

Funciona de la siguiente manera

1. Muestreo: El ADC toma una muestra de la señal of the señal toma una muestra de la señal of the señal of the analógica en un instante determinado.

2. Cuantificación: El ADC compara la tensión analógica con una serie de niveles de referencia y asigna un valor digital correspondiente.

3. Codificación: El ADC asigna un código binario al valor digital cuantificado.

4. Conversión: El ADC convierte la señal, en señal  analógica en una señal  digital.

5. Salida: El ADC envía la señal of the digital a un microprocesador o sistema de computadora para su procesamiento.

LA BORATORIO

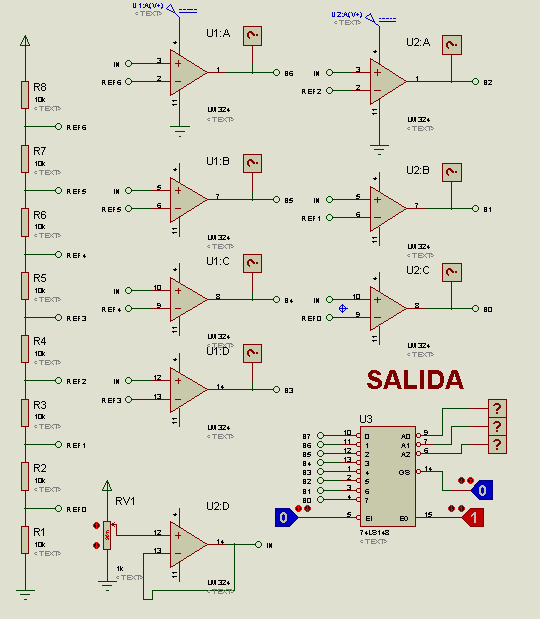

En la practica a prendi a como hacer un ADC de 3 bits de tipo de flash, concistio en bacicamente que

1. La señenal analógica entra en el ADC y se compara con 7 niveles de referencia diferentes mediante los 7 comparadores.
2. Cada comparador compara la señal analógica con su nivel de referencia correspondiente y produce una salida de 1 bit (0 o 1).
3. Los codificadores convierten la salida de los comparadores en una señigenal digital de 3 bits. Cada codificador recibe la salida de 3 comparadores y produce una salida de 1 bit
